正确选择采样电阻

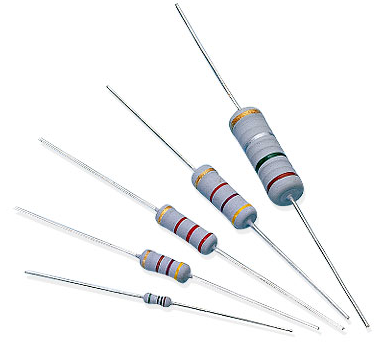

采样电阻又称电流检测电阻和电流传感电阻。简单地说，贴片采样电阻小，串联连接到电路中，将电流转换为测量电压信号。采样电阻一般采用精密电阻，电阻值低，精度高。电阻值的精度一般为±1％在此范围内，电阻精度要求较高，一般采用0.01％精密电阻。国内制造商生产的插件电阻大多是锰和铜，但大多数用户需要补丁高精度电阻来实现采样功能，以满足小型产品生产自动化的要求。中国很少有制造商能够满足低温系数、高精度密度和超低电阻的用户要求。

采样电阻的用途：

采样电阻根据产品的功能进行划分。采样电阻通常用于反馈电路。以稳压电源电路为例。为了保持输出电压恒定，以输出电压的一部分作为参考（以采样电阻的形式）。如果输出高，输入会自动降低电压和输出；如果输出低，输入会自动增加电压和输出。它通常用于电力产品或电子、数字和电子产品的电源部分，功能强大。许多电子产品中经常出现采样电阻。该电阻根据产品使用的功能进行划分。采样电阻函数作为参考。它通常用于反馈电路。以稳压电源电路为例。为了保持输出电压恒定，以输出电压的一部分作为参考（以常用采样电阻的形式）

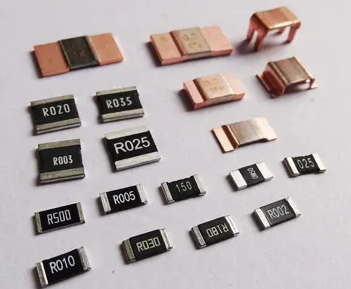

采样电阻的相关参数：

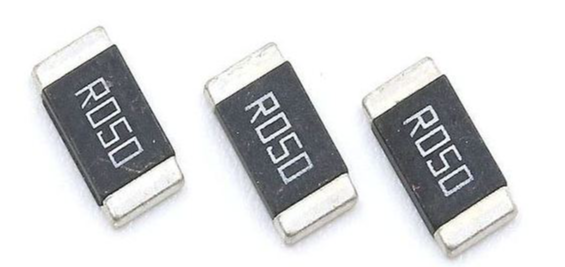

1.高精度焊脚取样电阻：1-50毫欧功率：1W-5W温度漂移：1.40ppm精度：1％/5％

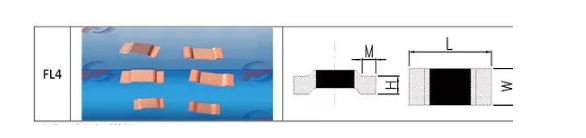

2.压脚采样电阻：0.1-500毫欧功率：1w-5w温度漂移：0ppm精度：1％/5％

3.跳线采样电阻：0-100毫欧功率：1-5W温度漂移：40ppm精度10％

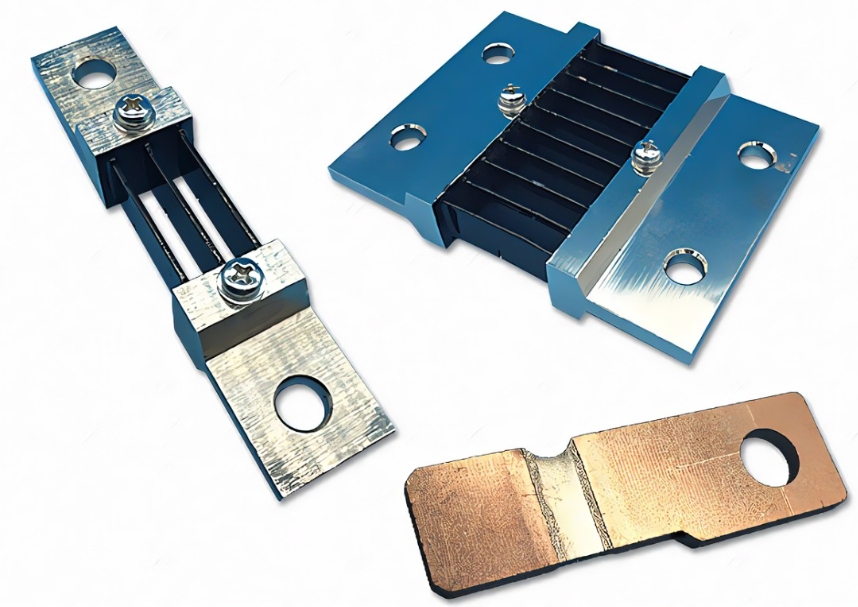

4.高功率、高精度并联电阻：0.5-5毫欧功率：8w-12w温度漂移：0ppm精度：1％/5％

5.大功率模拟贴片电阻：1-10毫欧功率：5W-8W温度漂移：4040ppm精度：3％

6、零电阻：10-50A电流可制成贴片或插件，尺寸可定制。

采样电阻的选择：

根据伺服驱动器的功率范围和适当的电阻值选择采样电阻。采样电阻大，可使用HCPL-7840整个输入范围可以提高采样电路的精度。然而，过大的电阻值会带来问题：一方面，可收集的电流范围太小，无法充分发挥功率设备的最大输出容量；另一方面，大电阻值会增加采样电阻的功率损失，造成严重的加热问题；从而影响采样电路的精度、响应电阻的精度和温升系数，甚至烧毁采样。虽然采样电阻可以提高采样电路的采样能力和大电机电流，但它很小。如果采样电阻过小，则会降低采样电阻的输出电压，使误差偏移和干扰噪声在信号范围内的比例过大，降低采样精度。因此，采样电阻的计算一般采用正常采样电阻的峰值电流通常用于计算采样电阻0.8~0.9容量系数。为了提高采样电路的速度和灵敏度，采样电阻需要较小的电感值。为了提高采样电阻的精度，减少色散功率损失的热产生，可以并联或串联几个精密采样电阻来提高精度。
